Thiết bị lấy mẫu băng tải: giải pháp chuẩn để có mẫu đại diện trên băng tải

1) Tổng quan: vì sao thiết bị lấy mẫu băng tải là “cửa ngõ” của dữ liệu chất lượng?

Trong các ngành xi măng, nhiệt điện, khai khoáng, luyện kim hay vật liệu xây dựng, mọi quyết định vận hành – từ pha trộn, điều khiển nghiền, cấp than tới lò, đến nghiệm thu thương mại – đều dựa trên dữ liệu chất lượng. Muốn dữ liệu đáng tin cậy, mẫu phải đại diện cho dòng vật liệu thực tế đang chạy trên tuyến băng. Ở đây, thiết bị lấy mẫu băng tải (thường gọi là Cross Belt Sampler – CBS) là “cửa ngõ” đầu tiên và quan trọng nhất: nó trực tiếp tiếp xúc với vật liệu, chọn ra phần mẫu theo nguyên tắc đã xác định và đưa mẫu vào chuỗi chuẩn bị/kiểm định tiếp theo.

Khác với cách lấy mẫu thủ công bằng xẻng hoặc dừng băng, thiết bị lấy mẫu băng tải lấy mẫu khi băng vẫn chạy, có chu kỳ và quỹ đạo cắt cố định. Nhờ đó, doanh nghiệp giảm thiểu sai lệch do con người, không gián đoạn sản xuất, đồng thời nâng an toàn vận hành. Một hệ thống lấy mẫu được cấu hình tốt có thể chạy 24/7, cung cấp số liệu liên tục cho phòng thí nghiệm, giúp ban điều hành ra quyết định theo dữ liệu (data-driven) thay vì cảm tính.

Tại Việt Nam, nhu cầu tự động hóa và chuẩn hóa theo tiêu chuẩn quốc tế ngày càng tăng. Các nhà máy mới hoặc nâng cấp thường đưa Cross Belt Sampler vào danh mục đầu tư cùng băng tải định lượng, máy đập – chia mẫu và hệ DCS/SCADA. Đầu tư này mang lại hiệu quả dài hạn vì nó kiểm soát trực tiếp một trong những biến số khó đo nhất: chất lượng vật liệu rời khi đang chuyển động.

2) Khái niệm và thuật ngữ cốt lõi

• Thiết bị lấy mẫu băng tải (Cross Belt Sampler): Cơ cấu dao cắt/hộc gầu di chuyển cắt ngang toàn bộ chiều rộng băng để “hớt” một lát mẫu (increment) từ lớp vật liệu đang chạy, chuyển mẫu ra khỏi băng qua cửa xả tới thùng chứa, băng tải phụ hoặc hệ chuẩn bị mẫu.
• Mẫu đại diện (Representative Sample): Mẫu phản ánh đúng đặc tính trung bình của toàn bộ lô vật liệu tại thời điểm và vị trí lấy mẫu, không lệch do thiên kiến thao tác hay do phân tầng trên băng.
• Chu kỳ cắt (Cut Frequency): Tần suất dao cắt đi qua băng trong một đơn vị thời gian hoặc sau một lượng vật liệu xác định.
• ISO 13909 (bối cảnh với than/coke): Bộ tiêu chuẩn quốc tế về lấy mẫu cơ khí từ dòng chuyển động, chuẩn bị mẫu thử, xác định độ chính xác và kiểm soát sai lệch.
• Hệ lấy & chuẩn bị mẫu (Sampling & Sample Preparation): Chuỗi thiết bị sau lấy mẫu gồm băng tải định lượng, máy đập, bộ chia mẫu, tủ sấy, lưu mẫu… đảm bảo phòng thí nghiệm nhận mẫu đúng cỡ hạt/khối lượng theo quy định.

Nắm rõ các thuật ngữ này giúp bạn và nhà cung cấp trao đổi cùng “ngôn ngữ”, rút ngắn thời gian thiết kế – triển khai – nghiệm thu.

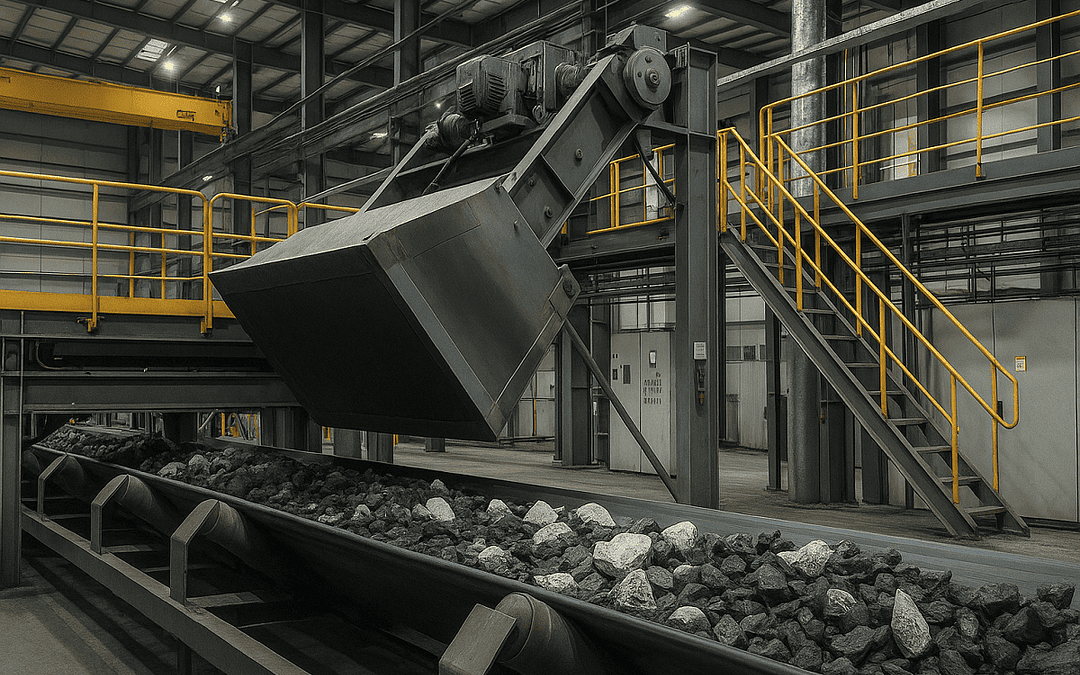

3) Nguyên lý hoạt động của thiết bị lấy mẫu băng tải

Một Cross Belt Sampler tiêu chuẩn gồm các khối chính:

1. Khung và cơ cấu dẫn động: Giá đỡ, ray trượt hoặc giá treo cho dao cắt/hộc gầu; động cơ điện/servo và hộp số điều khiển chu kỳ cắt; bộ che bảo vệ nhằm tăng an toàn và giảm vương vãi.
2. Dao cắt/hộc gầu (Cutter/Probe): Bộ phận trực tiếp tiếp xúc với lớp vật liệu; hình học dao cắt được thiết kế để quét trọn mặt cắt lớp vật liệu trên băng, đảm bảo mỗi “lát mẫu” là đại diện.
3. Cửa xả và chuyển mẫu: Dẫn mẫu ra khỏi băng qua ống xả xuống băng tải định lượng hoặc thùng chứa, tiếp đó đi vào máy đập – chia mẫu để giảm cỡ và tạo mẫu phòng thí nghiệm.
4. Tủ điều khiển & liên động: PLC/HMI đặt chu kỳ cắt, điều kiện liên động (tốc độ băng, trạng thái đầy/thừa của thùng chứa mẫu, tín hiệu từ DCS), ghi nhật ký để truy vết.

Quy trình mẫu gọn:

• Hệ thống nhận tín hiệu băng chạy ổn định → dao cắt di chuyển, quét ngang băng với vận tốc xác định → “hớt” một lát mẫu → đổ vào ống xả → rơi xuống băng tải phụ/bộ đập-chia → phòng lab nhận mẫu cuối đạt cỡ hạt và khối lượng yêu cầu.
• Lặp lại theo chu kỳ, tạo nên mẫu tổng hợp (composite) hoặc lấy theo từng lô/từng giờ tùy yêu cầu quản lý chất lượng.

Điểm quan trọng: dao cắt phải quét trọn mặt cắt lớp vật liệu để tránh “thiên lệch vị trí”. Nếu chỉ hớt ở một mép băng, mẫu sẽ kém đại diện vì vật liệu trên băng thường phân tầng theo chiều rộng và chiều dày.

4) Lợi ích kinh doanh khi đầu tư thiết bị lấy mẫu băng tải

4.1. Dữ liệu đáng tin để tối ưu vận hành

Khi mẫu đại diện, các chỉ tiêu như độ ẩm, nhiệt trị, độ tro, thành phần khoáng… phản ánh trung thực lô hàng. Phòng điều khiển có thể điều chỉnh pha trộn/điều khiển nghiền theo số liệu, giảm tiêu hao năng lượng, ổn định chất lượng sản phẩm.

4.2. Giảm thiểu rủi ro thương mại

Trong giao nhận, tranh chấp thường nảy sinh quanh câu hỏi “mẫu có đại diện không?”. Lấy mẫu tự động, đúng chuẩn và có nhật ký PLC giúp doanh nghiệp minh bạch bằng chứng, hạn chế tổn thất do khiếu nại.

4.3. An toàn & hiệu suất

Không cần người đứng gần băng đang chạy để xúc mẫu. Thiết bị thiết kế bao che kín, hạn chế vật liệu văng và tiếp xúc với bộ phận chuyển động, giảm tai nạn lao động và tình trạng vương vãi gây bụi bẩn.

4.4. Chuẩn hóa – mở đường tự động hóa

Cross Belt Sampler là “mắt xích” đầu tiên của chuỗi Sampling & Sample Preparation. Khi đã chuẩn hóa khâu đầu vào, bạn dễ dàng mở rộng sang phân tích online (ví dụ đo cỡ hạt online, đo carbon dư tro bay online) để tiến tới nhà máy số.

5) Khi nào nên chọn thiết bị lấy mẫu băng tải thay cho phương pháp khác?

• Dòng vật liệu chính trên băng: Khi vật liệu đi qua tuyến băng quan trọng với lưu lượng lớn và độ biến thiên cao, cần kiểm soát liên tục.
• Không thể dừng băng: Dừng băng để xúc mẫu gây gián đoạn, tiềm ẩn rủi ro an toàn.
• Vật liệu dễ phân tầng: Than cám, clinker, quặng nhiều cỡ hạt thường phân tầng theo chiều rộng băng; dao cắt quét trọn mặt cắt sẽ khắc phục thiên lệch.
• Yêu cầu bằng chứng chuẩn: Hợp đồng/hệ thống quản lý chất lượng yêu cầu theo ISO hoặc quy trình nội bộ ghi chép được.

Khi vật liệu rơi tự do qua máng, ống xả hoặc chute, bạn có thể cân nhắc Vezin sampler hoặc cross-stream sampler. Với bột mịn vận chuyển bằng khí nén (than bột), giải pháp là thiết bị lấy mẫu than bột ISO 9931. Mỗi tình huống có thiết bị tối ưu riêng; tuy nhiên, nếu “nguồn” vật liệu của bạn đang ở trên băng, Cross Belt Sampler là giải pháp tự nhiên nhất.

6) Cấu trúc hệ thống mẫu hoàn chỉnh với Cross Belt Sampler

Một hệ thống mẫu cho nhà máy xi măng hoặc nhiệt điện thường gồm:

1. Thiết bị lấy mẫu băng tải trên tuyến băng nguyên liệu chính.
2. Băng tải định lượng (Dosing Conveyor): Nhận mẫu từ cửa xả, đưa đều lên máy đập; kiểm soát lưu lượng để máy đập làm việc ổn định.
3. Máy đập – chia mẫu: Giảm cỡ hạt theo cấp, rồi chia mẫu theo tỷ lệ (1/8, 1/16…) để ra khối lượng mẫu phòng thí nghiệm đúng quy định; phần còn lại là mẫu lưu.
4. Tủ sấy/thiết bị xử lý ẩm (nếu cần), nhãn – mã vạch và quản lý dữ liệu: đảm bảo truy vết.
5. Tủ điều khiển/PLC/HMI kết nối DCS để nhận liên động (tốc độ băng, báo đầy, báo sự cố), ghi dữ liệu trạng thái, thời điểm cắt, số lượng lát mẫu – phục vụ kiểm soát và kiểm toán.

Ưu điểm của bố trí này: dòng mẫu đi thẳng, vệ sinh, ít chết góc; năng lực mở rộng tốt khi tăng lưu lượng hoặc thêm điểm lấy mẫu mới.

7) Tiêu chuẩn và thực hành tốt (best practices)

7.1. Bối cảnh ISO 13909 với than/coke

Bộ ISO 13909 mô tả nguyên tắc, thuật ngữ, thủ tục lấy mẫu từ dòng chuyển động, xác định độ chính xác và kiểm soát sai lệch. Dù mỗi nhà máy có đặc thù khác nhau, tinh thần chung là đảm bảo tính đại diện và tính lặp lại thông qua thiết kế, vận hành và bảo trì phù hợp.
Các điểm thực hành tốt gồm:

• Dao cắt quét toàn bộ chiều rộng băng và đủ chiều cao để lấy hết lớp vật liệu trong khu vực cắt.
• Tốc độ dao cắt phải tương thích với tốc độ băng và tính chất vật liệu để lát mẫu không tràn/văng.
• Lập kế hoạch kiểm tra định kỳ: khe hở dao cắt – băng, độ mòn mép dao, độ kín của bao che, cảm biến vị trí, cơ cấu dẫn động.
• Ghi nhật ký PLC: số lần cắt, thời gian, trạng thái liên động, báo lỗi – để truy vết nếu có tranh chấp.

7.2. Lỗi thường gặp và cách phòng tránh

• Chỉ hớt mép băng: dẫn đến mẫu kém đại diện vì vật liệu phân tầng; cần điều chỉnh hình học hành trình dao cắt.
• Không đủ chiều cao dao cắt: lát mẫu thiếu phần hạt to ở đáy lớp; phải thiết kế dao cắt theo chiều dày lớp vật liệu thực tế.
• Tốc độ cắt không phù hợp: cắt quá nhanh dễ làm văng; quá chậm làm tràn; cần tính theo năng suất, độ dốc, đặc tính chảy.
• Thiếu bao che và vệ sinh: gây rơi vãi, lẫn tạp; nên thiết kế máng kín, cửa kiểm tra, có kế hoạch vệ sinh.

8) Hướng dẫn lựa chọn thiết bị lấy mẫu băng tải cho nhà máy tại Việt Nam

Để chọn cấu hình phù hợp, bạn nên thu thập các thông số sau và trao đổi với nhà cung cấp:

1. Vật liệu & phạm vi cỡ hạt: than, clinker, đá vôi, quặng sắt…; dmax, độ ẩm, xu hướng kết dính.
2. Bề rộng băng & tốc độ băng: 800/1000/1200/1400 mm…; tốc độ 1–4 m/s.
3. Năng suất tuyến băng: tấn/giờ tối đa và điển hình; mục tiêu tần suất cắt (ví dụ 1 lát/5 phút).
4. Điều kiện lắp đặt: không gian, cao độ, môi trường bụi/ẩm/nhiệt; yêu cầu bao che.
5. Yêu cầu tích hợp: có băng tải định lượng/đập-chia mẫu đi kèm không, cần tín hiệu giao tiếp nào với DCS/PLC.
6. Tiêu chuẩn/Quy trình nội bộ: có cần tuân thủ ISO 13909, TOS (Theory of Sampling), hay yêu cầu riêng của đối tác thương mại?

Sau khi chốt thông số, nhà cung cấp sẽ đề xuất bản vẽ tổng thể, sơ đồ điện – điều khiển, danh mục thiết bị và kế hoạch lắp đặt – chạy thử. Bạn nên yêu cầu bảng tiêu chuẩn nghiệm thu (acceptance test) để đo đạc các tham số then chốt như: hành trình dao cắt, tốc độ cắt, độ mòn, độ kín, liên động an toàn.

9) Tình huống ứng dụng điển hình

9.1. Xi măng – kiểm soát clinker & đá vôi trên băng trung chuyển

Nhà máy đặt Cross Belt Sampler ngay sau máy nghiền hoặc trên tuyến trung chuyển clinker. Thiết bị cắt lát mẫu theo chu kỳ 5 phút/lần, đưa về hệ đập-chia để tạo mẫu phòng thí nghiệm. Kết quả hóa lý được cập nhật liên tục, phòng điều khiển có thể điều chỉnh phối liệu, nhiệt độ lò, tốc độ nghiền để ổn định chỉ tiêu chất lượng.

9.2. Nhiệt điện – kiểm soát than cám giao nhận

Trên tuyến băng nhập than, Cross Belt Sampler chạy đồng bộ với hệ cân băng. Mỗi giờ hình thành một mẫu tổng hợp gửi lab, mẫu lưu được niêm phong. Khi có tranh chấp chất lượng với nhà cung cấp, nhật ký PLC và quy trình lấy mẫu tự động là bằng chứng tin cậy.

9.3. Khai khoáng – quặng sắt có cỡ hạt biến thiên

Với quặng có dải cỡ hạt rộng, dao cắt được thiết kế cao hơn lớp vật liệu để lấy trọn phần hạt to. Hệ đập-chia sau đó giảm cỡ theo bậc để tránh phân tầng, đảm bảo mẫu cuối cùng đủ đại diện cho phân tích Fe, SiO₂, Al₂O₃…

10) So sánh nhanh: Cross Belt Sampler vs. phương pháp thủ công/hammer sampler

Tiêu chí	Cross Belt Sampler	Lấy mẫu thủ công / dừng băng	Hammer sampler cũ
Tính đại diện	Cao, quét trọn mặt cắt	Thấp, phụ thuộc người	Trung bình, phụ thuộc thao tác
Ảnh hưởng vận hành	Không dừng băng	Thường phải dừng	Ít khi dừng, nhưng dễ sai lệch
An toàn	Cao, bao che kín	Nguy cơ cao	Trung bình
Ghi nhận dữ liệu	PLC, truy vết tốt	Ghi tay, rời rạc	Ghi tay/đơn giản
Khả năng tích hợp	Rất tốt với đập–chia, DC	Hạn chế	Hạn chế

Kết luận: Với mục tiêu đại diện – an toàn – tự động hóa, Cross Belt Sampler là lựa chọn tiêu chuẩn cho tuyến băng quan trọng.

11) Lộ trình triển khai dự án 6 bước

1. Khảo sát & lấy số liệu: bề rộng/độ dày lớp vật liệu, không gian lắp đặt, tín hiệu giao tiếp.
2. Thiết kế – chọn model: quyết định hình học dao cắt, tốc độ, kiểu bao che, vị trí cửa xả; nếu có hệ chuẩn bị mẫu, đồng bộ qua băng tải định lượng.
3. Chế tạo – FAT: kiểm tra tại xưởng (Factory Acceptance Test), xác nhận cơ khí – điện – phần mềm.
4. Lắp đặt – SAT: chạy thử tại hiện trường (Site Acceptance Test), tinh chỉnh thông số, hướng dẫn vận hành.
5. Bàn giao – đào tạo: quy trình vận hành chuẩn (SOP), kế hoạch bảo trì định kỳ, danh mục phụ tùng.
6. Theo dõi – tối ưu: sau 1–3 tháng, đánh giá dữ liệu, hiệu chuẩn lại nếu cần, tối ưu tần suất cắt và chuỗi chuẩn bị mẫu.

12) Bảo trì và phụ tùng khuyến nghị

• Mép dao cắt: kiểm tra mòn, méo; thay thế định kỳ để tránh rò rỉ mẫu.
• Gối đỡ/bạc đạn/cáp kéo: bôi trơn theo lịch; thay khi có độ rơ.
• Cảm biến hành trình – công tắc hành trình: thử chức năng mỗi ca/tuần.
• Bao che – phớt kín: kiểm tra rò rỉ vật liệu; bổ sung phớt/đệm.
• Tủ điện: vệ sinh bụi; kiểm tra nhiệt và siết lại đầu cos.
• Dự phòng: mép dao cắt, dây curoa/khớp nối, cảm biến vị trí, vòng bi, phớt – đảm bảo tối thiểu 6–12 tháng vận hành liên tục.

Bảo trì đúng giúp thiết bị giữ độ chính xác và độ lặp lại theo thời gian, tránh sai lệch tích lũy.

13) Câu hỏi thường gặp (FAQ)

Q1: Lắp thiết bị lấy mẫu băng tải có làm giảm năng suất băng không?
A: Thiết bị không cản trở dòng chính trên băng vì dao cắt chỉ quét qua trong thời gian ngắn, có bao che và vị trí lắp tối ưu. Thiết kế đúng sẽ không làm nghẽn hay giảm đáng kể năng suất.

Q2: Có cần dừng băng khi cắt mẫu không?
A: Không. Điểm mạnh của Cross Belt Sampler là lấy mẫu khi băng đang chạy. Chỉ dừng khi bảo trì hoặc kiểm tra an toàn.

Q3: Mẫu có thực sự “đại diện” không?
A: Mức độ đại diện phụ thuộc thiết kế dao cắt, tần suất cắt, điều kiện vận hành và chuỗi chuẩn bị mẫu. Khi thiết kế đúng và tuân thủ quy trình, kết quả cho độ tin cậy rất cao so với lấy mẫu thủ công.

Q4: Có cần kết hợp thêm thiết bị nào?
A: Khuyến nghị tích hợp băng tải định lượng + máy đập – chia mẫu để có mẫu phòng thí nghiệm đúng cỡ/khối lượng, hạn chế thao tác tay.

Q5: Chi phí đầu tư khoảng bao nhiêu?
A: Phụ thuộc bề rộng băng, năng suất, môi trường, mức tự động hóa và chuỗi chuẩn bị mẫu đi kèm. Việc khảo sát thực tế sẽ cho phương án tối ưu – chi phí hợp lý hơn so với bài toán dừng băng/lấy tay sau này.

Q6: Có thể dùng chung cho nhiều loại vật liệu?
A: Có, nếu dải cỡ hạt và độ ẩm không quá khác biệt. Khi chênh lệch quá lớn, có thể phải điều chỉnh tần suất cắt hoặc cấu hình dao cắt tương ứng.

Q7: Tích hợp với hệ thống dữ liệu như thế nào?
A: PLC của thiết bị có thể gửi/nhận tín hiệu từ DCS/SCADA: trạng thái chạy, báo lỗi, lệnh cắt, interlock tốc độ băng, lịch sử – phục vụ truy vết và quản lý chất lượng.

14) Lời khuyên triển khai thực tế tại Việt Nam

• Khảo sát kỹ hiện trường trước khi chốt thiết kế: bề rộng băng, không gian lắp, điều kiện bụi – ẩm – nhiệt.
• Đào tạo vận hành & an toàn: mô tả vùng nguy hiểm, khóa liên động; kiểm tra trước khi chạy.
• Tiêu chuẩn hóa quy trình mẫu: từ thời điểm cắt đến khi mẫu vào lab; niêm phong, mã vạch, mẫu lưu.
• Theo dõi dữ liệu sau lắp: đánh giá tần suất cắt, độ lặp lại, độ lệch giữa các lô; tối ưu tham số để giảm chi phí phân tích mà vẫn đảm bảo đại diện.
• Đồng bộ với mục tiêu số hóa: nếu nhà máy hướng tới giám sát online (ví dụ đo cỡ hạt, đo carbon dư), việc có chuỗi lấy & chuẩn bị mẫu chuẩn hóa sẽ rút ngắn thời gian triển khai.
