Trong chuỗi công nghệ gang thép, kích thước hạt của vật liệu rời là một trong các tham số quan trọng nhất, quyết định:
- Tính thiêu kết (sintering) của quặng phối liệu.
- Độ bền và độ đồng đều viên quặng (pellet).
- Đặc tính cháy và tính lưu biến của coke, than phun vào lò cao (PCI).
- Độ thông khí (permeability) và ổn định tầng liệu trong lò cao.
- Chất lượng xỉ lò cao, xỉ lò điện, chất lượng bê tông / VLXD sử dụng xỉ.
Nếu kích thước hạt biến động mạnh:
- Sinter/pellet bị vỡ vụn, sinh nhiều fines → giảm thông khí, tăng tiêu hao coke, giảm sản lượng lò cao.
- Lớp vật liệu trong lò cao không đồng đều → dao động áp suất, khó kiểm soát nhiệt độ vùng lò.
- Than phun (PCI) quá mịn hoặc quá thô → cháy không hết, tăng tổn thất carbon, gây lãng phí.
- Xỉ có tính chất vật lý không ổn định, khó kiểm soát chất lượng sản phẩm ứng dụng sau.
Trước đây, việc kiểm soát kích thước hạt chủ yếu dựa trên lấy mẫu thủ công + sàng phân tích trong phòng thí nghiệm. Cách làm này có nhiều hạn chế:
- Chu kỳ đo dài (vài giờ trở lên) → phản ứng điều chỉnh chậm.
- Phụ thuộc nhân sự lấy mẫu, dễ sai lệch, không liên tục.
- Không phù hợp với xu hướng vận hành lò cao, sinter, pellet, PCI theo mô hình tối ưu hóa liên tục.

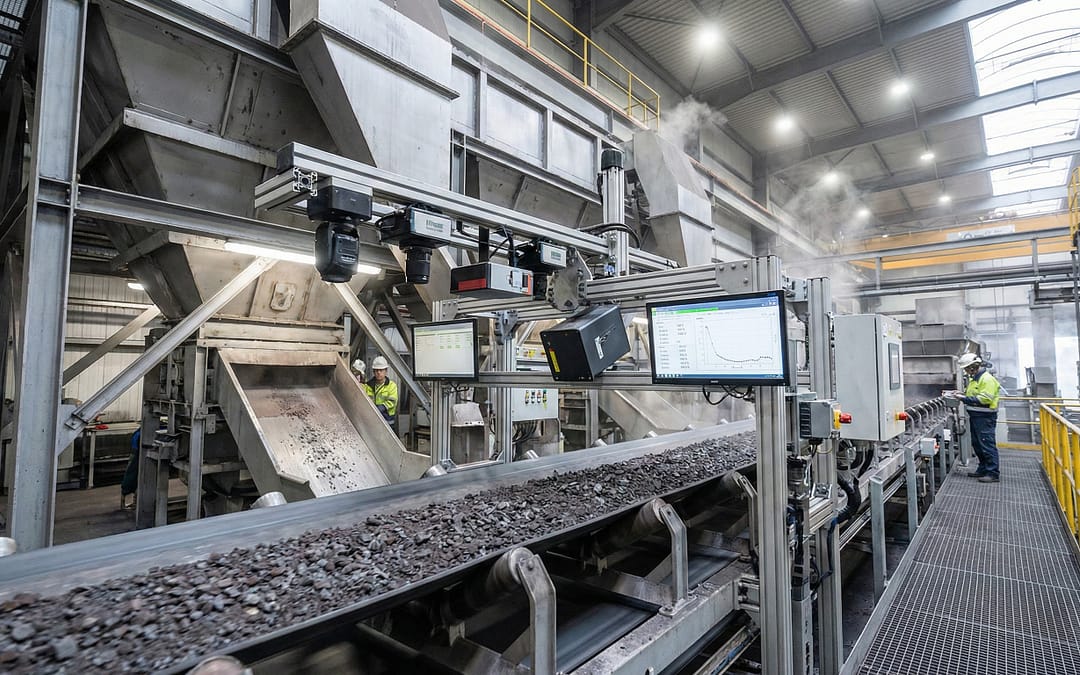

Đó là lý do các nhà máy thép hiện đại dần chuyển sang sử dụng máy đo kích thước hạt online – thiết bị phân tích cỡ hạt liên tục, trực tuyến ngay trên dây chuyền.
2. Khái niệm: Máy đo kích thước hạt online là gì?
Máy đo kích thước hạt online (online particle size analyzer) là hệ thống đo lường được lắp trực tiếp trên hoặc gần dây chuyền sản xuất, có khả năng:
- Liên tục lấy mẫu từ dòng vật liệu thực tế (solid hoặc powder).
- Phân tích phân bố kích thước hạt (particle size distribution – PSD) theo thời gian thực.
- Gửi kết quả về hệ thống điều khiển (PLC/DCS/APC) và lưu trữ dữ liệu.
Khác với thiết bị đo trong phòng lab (offline):
- Máy đo kích thước hạt online không yêu cầu dừng dây chuyền hoặc can thiệp nhiều của con người.
- Cho phép nhà máy điều chỉnh tức thời các thông số nghiền, sàng, phối liệu, tốc độ cấp liệu, lưu lượng gió… dựa trên dữ liệu thực.
Máy thường là một phần của hệ thống lấy và chuẩn bị mẫu tự động: sampler → chuẩn bị mẫu (nếu cần) → module đo → trả mẫu hoặc thải mẫu.
3. Các công đoạn trong nhà máy thép cần đo kích thước hạt online
Máy đo kích thước hạt online có thể triển khai ở nhiều vị trí khác nhau tùy cấu hình nhà máy. Một số điểm ứng dụng điển hình:
3.1. Quặng sắt nghiền/sàng trước sinter hoặc pellet
- Kiểm soát phân bố cỡ hạt quặng cấp cho sinter machine hoặc pelletizing.
- Đảm bảo tỷ lệ fines / hạt trung / hạt thô nằm trong vùng tối ưu.
- Giúp điều chỉnh vận hành nghiền, sàng: tốc độ quay, tải liệu, cấp nước, v.v.
3.2. Phối liệu sinter (sinter mix) và sinter thành phẩm
- Đo kích thước hạt phối liệu sinter sau trộn, trước khi lên băng sinter.
- Đo kích thước sinter sau nghiền – sàng, phân luồng sinter ≥ size chuẩn và sinter nhỏ (return).
- Tối ưu phân chia sinter over/under-size để duy trì độ bền và độ thông khí lò cao.
3.3. Pellet feed và pellet thành phẩm
- Đối với nhà máy sản xuất pellet: kiểm soát kích thước hạt pellet feed để đảm bảo tạo viên tốt.
- Đo kích thước pellet ra lò nung → kiểm soát tỷ lệ viên vỡ, viên nhỏ.
3.4. Coke, than mỡ và than phun lò cao (PCI)
- Đo kích thước hạt coke sau nghiền/sàng, đảm bảo dải cỡ hạt phù hợp cho lò cao.
- Đo kích thước hạt than mỡ/PCI trước phun, để tối ưu hiệu suất cháy và thâm nhập vào vùng lò.
3.5. Xỉ lò cao, xỉ lò điện
- Kiểm soát kích thước hạt xỉ nghiền để sử dụng làm phụ gia xi măng, vật liệu xây dựng, san lấp.
- Đảm bảo sản phẩm xỉ nghiền đáp ứng tiêu chuẩn cỡ hạt cho từng ứng dụng.
4. Công nghệ đo kích thước hạt online phổ biến
Tùy đặc tính vật liệu và dải kích thước, hệ thống đo online có thể sử dụng một hoặc kết hợp nhiều công nghệ:
4.1. Phân tích hình ảnh động (Dynamic Image Analysis)
- Sử dụng camera tốc độ cao + nguồn sáng đặc biệt, chụp liên tục dòng hạt rơi hoặc chảy.
- Phần mềm xử lý ảnh và thuật toán phân tích hình dạng/diện tích/chu vi để suy ra kích thước tương đương.
- Có thể cung cấp đồng thời:
- Phân bố cỡ hạt (PSD)
- Hình dạng hạt (shape, aspect ratio, roundness…)
Ưu điểm:
- Phù hợp dải cỡ hạt rộng, từ vài µm đến vài chục mm.
- Tạo ra hình ảnh trực quan, dễ giải thích cho vận hành.
- Có thể hiệu chỉnh tương quan với kết quả sàng truyền thống.
4.2. Nhiễu xạ laser (Laser Diffraction)
- Dùng chùm laser chiếu qua dòng hạt (thường là bột hoặc slurry).
- Mẫu tạo ra mẫu nhiễu xạ; từ đó hệ thống tính toán phân bố kích thước hạt dựa trên mô hình quang học.
- Phù hợp với vật liệu bột mịn (bột quặng, than bột, xỉ nghiền mịn).
Ưu điểm:
- Độ phân giải cao ở vùng hạt mịn.
- Thời gian đo rất nhanh, phù hợp tích hợp online.
4.3. Các phương pháp khác
- Ultrasonic / acoustic trong một số ứng dụng chuyên biệt.
- Hybrid: kết hợp dữ liệu từ sensor rung, công suất nghiền, áp suất, để suy luận gián tiếp về cỡ hạt (cải tiến bằng AI).
Trong thực tế, nhà cung cấp giải pháp thường cung cấp một hệ thống online hoàn chỉnh, gồm:
- Module lấy mẫu tự động
- Module điều hòa mẫu (nếu cần – ví dụ làm khô, phân tán)
- Sensor đo (image analysis / laser diffraction)
- Bộ xử lý & phần mềm phân tích
5. Cấu trúc tổng thể hệ thống máy đo kích thước hạt online
Một hệ thống điển hình trong nhà máy thép sẽ gồm:
- Cụm lấy mẫu (sampling module):
- Lấy mẫu từ băng tải, chute, silo, ống khí động, tùy vị trí.
- Thường dùng sampler dạng gầu, cánh cắt, hoặc tapping từ đường ống vận chuyển.
- Cụm vận chuyển & điều hòa mẫu:
- Có thể bao gồm: screw conveyor nhỏ, ống khí động, băng tải mini.
- Công đoạn phân tán mẫu (disperser), tách kết tụ, làm khô/làm ẩm tùy yêu cầu sensor.
- Buồng đo (measurement cell):
- Với dynamic image analysis: buồng quan sát, camera, nguồn sáng.
- Với laser diffraction: cuvet/quang lộ (optical cell) chứa dòng mẫu.
- Cụm hoàn lưu hoặc thải mẫu:
- Trả mẫu về dòng chính (nếu phù hợp) hoặc dẫn ra điểm thải/máng chứa.
- Thiết kế đảm bảo không gây tắc, không làm thay đổi đáng kể dòng chính.
- Tủ điều khiển & hệ thống phần mềm:
- PLC điều khiển lấy mẫu, chuyển mẫu, chu kỳ đo.
- Máy tính chạy phần mềm phân tích kích thước hạt, hiển thị PSD, alarm, trend.
- Giao tiếp với DCS/APC qua OPC, Modbus, Profibus, Ethernet/IP…
- Hệ thống khí, điện, cơ sở hạ tầng:
- Cấp khí nén, điện, kết cấu lắp đặt, bảo vệ chống bụi/nhiệt.
6. Nguyên lý hoạt động của máy đo kích thước hạt online
Một chu trình làm việc đơn giản có thể mô tả:
- Khởi tạo và đặt chu kỳ đo:
- Nhà máy đặt chu kỳ đo (ví dụ 2–5 phút/lần hoặc đo liên tục).
- Hệ thống ở trạng thái standby, chờ tín hiệu từ timer/PLC.
- Lấy mẫu tự động từ dây chuyền:
- Sampler mở trong vài giây, lấy một lượng nhỏ vật liệu đại diện.
- Mẫu được chuyển về buồng đo qua đường vận chuyển.
- Chuẩn bị mẫu (nếu cần):
- Mẫu được phân tán, làm khô/làm ẩm nhẹ để phù hợp sensor.
- Loại bỏ tạp đặc biệt lớn (nếu làm sai lệch kết quả).
- Đo kích thước hạt:
- Sensor (camera/laser) đo liên tục trong một khoảng thời gian.
- Hệ thống tính toán phân bố kích thước hạt, các giá trị đặc trưng: d10, d50, d90, % < x mm…
- Trả mẫu / thải mẫu:
- Sau khi đo, mẫu được trả về dòng chính hoặc thải ra.
- Chu trình kết thúc, hệ thống sẵn sàng cho lần đo tiếp theo.
- Ghi dữ liệu & truyền về hệ thống điều khiển:
- Dữ liệu được lưu trong database, hiển thị trend theo thời gian.
- Cài đặt ngưỡng alarm, interlock: nếu cỡ hạt lệch khỏi giới hạn → cảnh báo vận hành, có thể kích hoạt logic điều khiển tự động.
7. Tích hợp máy đo kích thước hạt online với DCS/APC trong nhà máy thép
Để phát huy tối đa hiệu quả, máy đo kích thước hạt online cần được tích hợp sâu với hệ thống điều khiển:
- Tích hợp với DCS/PLC hiện hữu:
- Gửi các giá trị PSD (d10, d50, d90, % < x mm…) theo chu kỳ.
- DCS hiển thị trend cho vận hành, lưu trữ lịch sử.
- Tích hợp với hệ thống tối ưu hóa nâng cao (APC/MPC):
- Dữ liệu kích thước hạt làm biến đo (measured variable) trong các chiến lược điều khiển.
- Ví dụ:
- Điều chỉnh tốc độ máy nghiền quặng, coke để giữ PSD trong dải mục tiêu.
- Điều chỉnh tỷ lệ trộn quặng feed cho sinter/pellet.
- Tối ưu tốc độ cấp liệu, lượng gió trong sinter machine.
- Tích hợp với hệ thống quản trị chất lượng (LIMS/QMS):
- Tự động ghi nhận dữ liệu theo ca/ngày/lô sản phẩm.
- Liên kết với kết quả phân tích lab để hiệu chỉnh và kiểm chứng định kỳ.
8. So sánh: Đo kích thước hạt online vs đo lab truyền thống
Đo lab truyền thống (sàng, laser offline):
Ưu điểm:
- Linh hoạt, có thể áp dụng cho nhiều loại mẫu.
- Phù hợp cho test nghiên cứu, kiểm chứng định kỳ.
Hạn chế:
- Chu kỳ lâu (lấy mẫu – vận chuyển – chuẩn bị – đo).
- Phụ thuộc con người, dễ sai sót trong lấy mẫu và chuẩn bị mẫu.
- Không thể phản ánh dao động nhanh trên dây chuyền.
Đo online:
Ưu điểm:
- Gần như liên tục, chu kỳ vài phút hoặc nhỏ hơn.
- Gắn trực tiếp với dây chuyền → phản ánh chính xác trạng thái vận hành.
- Cho phép vận hành “feedback control” và “feed-forward control” dựa trên kích thước hạt.
- Giảm mạnh nhu cầu lấy mẫu thủ công.
Hạn chế / lưu ý:
- Cần đầu tư ban đầu cho thiết bị và lắp đặt.
- Cần thiết kế giải pháp lấy và điều hòa mẫu đúng kỹ thuật.
- Cần hiệu chuẩn và so sánh định kỳ với kết quả lab.
9. Lợi ích của máy đo kích thước hạt online cho nhà máy thép
9.1. Lợi ích kỹ thuật – sản xuất
- Ổn định chất lượng sinter/pellet → ổn định vận hành lò cao.
- Giảm dao động kích thước hạt coke, than phun → cải thiện hiệu suất cháy.
- Giảm tỷ lệ fines quá mức, cải thiện độ thông khí lò, giảm tổn thất áp suất.
- Tăng khả năng đẩy công suất lò cao, sinter machine trong khi vẫn giữ chất lượng.
9.2. Lợi ích kinh tế
- Giảm tiêu hao coke và nhiên liệu (nhờ kiểm soát tốt cấu trúc tầng liệu).
- Giảm phế phẩm, giảm chi phí tái chế (return sinter, pellet vỡ…).
- Tối ưu vận hành nghiền – sàng → tiết kiệm điện, chi phí bảo trì.
9.3. Lợi ích về chất lượng & khách hàng
- Duy trì chất lượng sản phẩm ổn định hơn (sản phẩm gang/thép, xỉ nghiền).
- Dễ dàng chứng minh chất lượng với khách hàng bằng dữ liệu liên tục.
- Hỗ trợ đáp ứng các tiêu chuẩn kỹ thuật khắt khe của thị trường.
9.4. Lợi ích về vận hành & nhân sự
- Giảm nhân lực cho công việc lấy mẫu và đo kích thước hạt lặp đi lặp lại.
- Nhân sự tập trung vào phân tích dữ liệu, tối ưu quy trình.
- Tăng mức độ tự động hóa, phù hợp chiến lược chuyển đổi số.
10. Lưu ý khi lựa chọn giải pháp máy đo kích thước hạt online
Khi triển khai dự án, nhà máy thép nên cân nhắc:
- Dải kích thước và loại vật liệu cần đo:
- Cỡ hạt (µm – mm), dạng hạt (sắc cạnh, tròn…), tính dính, ẩm.
- Từ đó chọn công nghệ phù hợp: image analysis, laser diffraction, hoặc hybrid.
- Vị trí lắp đặt cụ thể:
- Trên băng tải, trong chute, silo, đường ống khí động.
- Không gian lắp đặt, môi trường (nhiệt độ, bụi, rung).
- Yêu cầu về tần suất và độ chính xác:
- Chu kỳ đo mong muốn (1–5–10 phút).
- Mức chính xác cần thiết cho điều khiển và cho QC.
- Giải pháp lấy và chuẩn bị mẫu:
- Không có lấy mẫu đúng, không thể có đo online đúng.
- Nên chọn nhà cung cấp có khả năng thiết kế trọn gói: sampler + chuẩn bị mẫu + đo.
- Tích hợp với hệ thống điều khiển:
- Kiểm tra khả năng giao tiếp với DCS/APC hiện hữu.
- Xác định các logic điều khiển nào sẽ sử dụng dữ liệu PSD.
- Dịch vụ hậu mãi, hiệu chuẩn, đào tạo:
- Kế hoạch bảo trì, vệ sinh sensor.
- Quy trình hiệu chuẩn định kỳ so với lab (correlation & validation).
- Đào tạo đội ngũ vận hành và phòng kỹ thuật.
