Trong bức tranh hạ tầng giao thông hiện đại, đường sắt cao tốc, đường sắt đô thị và các tuyến tải nặng đang ngày càng đóng vai trò chủ lực. Ẩn phía sau những đoàn tàu chạy êm, đúng giờ là cả một hệ sinh thái thiết bị, trong đó tà vẹt bê tông dự ứng lực là một cấu kiện cốt lõi. Để sản xuất khối lượng lớn tà vẹt với chất lượng ổn định, các chủ đầu tư cần đến những dây chuyền sản xuất tà vẹt bê tông dự ứng lực được thiết kế bài bản, có mức độ tự động hóa cao và đáp ứng được các tiêu chuẩn kỹ thuật khắt khe.
HESS Langfang – thành viên của tập đoàn Topwerk (Đức) – là một trong những đơn vị chuyên sâu trong lĩnh vực này. Với kinh nghiệm nhiều năm cung cấp dây chuyền cho các nhà máy tà vẹt phục vụ đường sắt cao tốc và tải nặng, HESS Langfang đã phát triển các giải pháp dây chuyền sản xuất tà vẹt bê tông dự ứng lực linh hoạt, hiện đại, phù hợp cho cả nhà máy mới lẫn các dự án nâng cấp.
1. Tà vẹt bê tông dự ứng lực là gì và vì sao ngày càng quan trọng?
1.1. Khái niệm tà vẹt bê tông dự ứng lực
Tà vẹt bê tông dự ứng lực (prestressed concrete sleeper) là loại tà vẹt trong đó cáp thép cường độ cao được kéo căng trước hoặc sau khi đổ bê tông. Khi bê tông đạt cường độ nhất định, lực căng này được chuyển sang thân tà vẹt, tạo ra trạng thái nén trước trong bê tông, giúp tà vẹt:
- Chịu uốn tốt hơn
- Chịu mỏi tốt hơn dưới tải trọng động lặp lại
- Hạn chế nứt, tăng tuổi thọ làm việc
So với tà vẹt bê tông thường, tà vẹt bê tông dự ứng lực cho phép thiết kế tiết diện tối ưu hơn, giảm vật liệu, nhưng vẫn chịu lực tốt, rất phù hợp với các tuyến đường sắt cao tốc, tải nặng và các tuyến có mật độ chạy tàu lớn.
1.2. Ưu điểm nổi bật trong khai thác đường sắt
Việc sử dụng tà vẹt bê tông dự ứng lực mang lại hàng loạt lợi ích trong vận hành:
- Độ cứng dọc và ngang tốt, giữ ổn định hình học đường ray lâu dài
- Ít biến dạng, hạn chế lún lệch, giảm tần suất bảo trì
- Khả năng chịu tải trục lớn, thích hợp cho cả tàu khách cao tốc và tàu hàng nặng
- Tuổi thọ cao, giảm chi phí thay thế và chi phí vòng đời
Chính vì vậy, hầu hết các tuyến đường sắt cao tốc, metro và nhiều tuyến quốc gia mới đều ưu tiên sử dụng tà vẹt bê tông dự ứng lực, kéo theo nhu cầu rất lớn về dây chuyền sản xuất chuyên nghiệp.
2. Yêu cầu kỹ thuật đối với tà vẹt bê tông dự ứng lực
Tà vẹt bê tông dự ứng lực phải đáp ứng cùng lúc nhiều nhóm yêu cầu kỹ thuật. Điều này tạo ra áp lực lớn lên dây chuyền sản xuất tà vẹt bê tông dự ứng lực và quyết định công nghệ, thiết kế dây chuyền.
2.1. Độ chính xác hình học
Các thông số kích thước của tà vẹt như:
- Chiều dài, chiều rộng, chiều cao
- Vị trí lỗ, chốt, phụ kiện bắt ray
- Độ phẳng bề mặt
đều phải nằm trong dung sai rất nhỏ. Điều này đặc biệt quan trọng với tà vẹt cao tốc, nơi chỉ một sai lệch nhỏ cũng có thể ảnh hưởng tới hình học đường ray.
2.2. Cường độ và độ bền mỏi
Bê tông dùng cho tà vẹt bê tông dự ứng lực thường là bê tông cường độ cao, kết hợp với cáp thép có cường độ rất lớn. Tà vẹt phải chịu:
- Tải trọng trục lặp đi lặp lại
- Rung động, va đập từ đoàn tàu
- Tác động môi trường (ẩm, nhiệt, hóa chất, muối…)
Nếu chất lượng bê tông, quá trình căng cáp, dưỡng hộ không được kiểm soát chặt chẽ, tà vẹt sẽ nhanh chóng xuất hiện vết nứt, giảm tuổi thọ, thậm chí mất an toàn.
2.3. Tính đồng đều và khả năng truy xuất
Với số lượng hàng trăm nghìn đến hàng triệu chiếc tà vẹt trong một dự án, tính đồng đều giữa các sản phẩm là yếu tố sống còn. Mỗi tà vẹt phải có:
- Cường độ tương đương
- Sai số kích thước nằm trong giới hạn cho phép
- Lịch sử sản xuất rõ ràng để truy xuất khi cần
Điều này yêu cầu dây chuyền phải có khả năng đo lường, ghi nhận dữ liệu và kiểm soát quy trình một cách nhất quán.

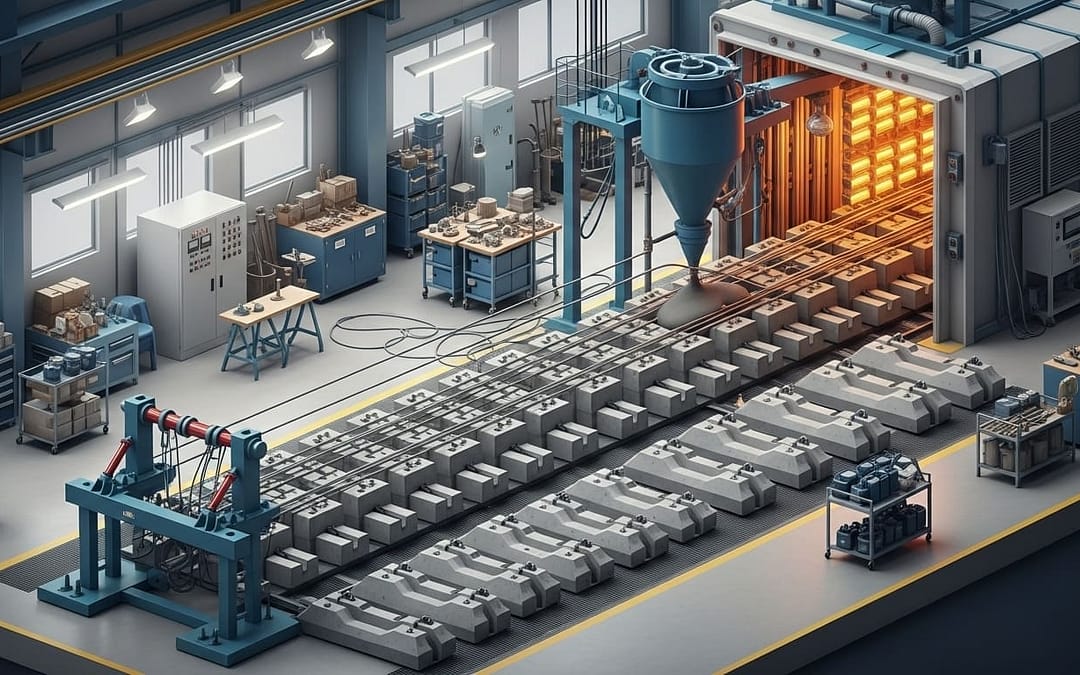

3. Dây chuyền sản xuất tà vẹt bê tông dự ứng lực – nhìn từ góc độ tổng thể
Một dây chuyền sản xuất tà vẹt bê tông dự ứng lực hoàn chỉnh thường bao gồm:
- Hệ thống tiếp nhận và silo chứa nguyên liệu: xi măng, cát, đá, nước, phụ gia
- Trạm trộn bê tông cường độ cao
- Khu vực chuẩn bị và căng cáp dự ứng lực
- Hệ thống đổ bê tông vào khuôn và đầm rung
- Buồng dưỡng hộ có kiểm soát nhiệt – ẩm
- Trạm tháo khuôn, lật khuôn và vệ sinh khuôn
- Khu vực hoàn thiện tà vẹt và kiểm tra chất lượng
- Hệ thống vận chuyển khuôn và thành phẩm (băng tải, xe con, robot)
Tùy theo công suất thiết kế, mức độ tự động hóa và cấu hình sản phẩm, dây chuyền có thể được bố trí theo mô hình long-line, Carousel hoặc kết hợp. HESS Langfang có kinh nghiệm triển khai cả hai dạng, nhưng đặc biệt mạnh về các dây chuyền giá trị cao cho tà vẹt đúc sẵn.
4. Giải pháp dây chuyền sản xuất tà vẹt bê tông dự ứng lực của HESS Langfang
4.1. Định vị và kinh nghiệm của HESS Langfang
HESS Langfang là đơn vị thuộc Topwerk – tập đoàn Đức nổi tiếng trong lĩnh vực thiết bị bê tông đúc sẵn. Nhà máy tại Langfang được xây dựng với mục tiêu phục vụ riêng cho mảng dây chuyền tà vẹt và thiết bị bê tông cho thị trường châu Á nói chung và Trung Quốc nói riêng.
Từ năm 2005, HESS Langfang đã phát triển các giải pháp dây chuyền tà vẹt cho:
- Đường sắt cao tốc
- Đường sắt tải nặng
- Metro và đường sắt đô thị
Trong đó, dây chuyền sản xuất tà vẹt bê tông dự ứng lực luôn là sản phẩm trọng tâm. Kinh nghiệm triển khai nhiều nhà máy tà vẹt khác nhau giúp HESS Langfang hiểu rất rõ yêu cầu thực tế về năng suất, mặt bằng, nhân lực và tiêu chuẩn của từng dự án.
4.2. Cấu hình linh hoạt, “may đo” cho từng dự án
Không áp dụng một cấu hình duy nhất cho mọi khách hàng, HESS Langfang thường thiết kế dây chuyền theo hướng:
- Điều chỉnh theo loại tà vẹt: cao tốc, tải nặng, tà vẹt khối đôi, tà vẹt cho đường cong…
- Tùy biến theo công suất mục tiêu (tấn/ngày hoặc số tà vẹt/ngày)
- Phù hợp với mặt bằng nhà xưởng, điều kiện khí hậu, nguồn nhân lực địa phương
- Lựa chọn mức độ tự động hóa từ bán tự động tới gần như hoàn toàn tự động
Nhờ đó, mỗi dây chuyền sản xuất tà vẹt bê tông dự ứng lực của HESS Langfang đều tối ưu giữa đầu tư ban đầu và chi phí vận hành dài hạn.
5. Quy trình công nghệ điển hình trong dây chuyền HESS Langfang
5.1. Tiếp nhận và trộn bê tông
Bước đầu tiên là tổ chức hệ thống silo chứa xi măng, cát, đá và phụ gia. Nguyên liệu được cân định lượng tự động theo công thức mác bê tông, sau đó đưa vào máy trộn cưỡng bức.
Với tà vẹt bê tông dự ứng lực, hỗn hợp bê tông thường có:
- Cường độ cao
- Độ sụt được kiểm soát chặt
- Khả năng phát triển cường độ sớm để rút ngắn thời gian dưỡng hộ
Trạm trộn được điều khiển bằng PLC để đảm bảo mỗi mẻ bê tông có chất lượng lặp lại tương đương, hạn chế tối đa sai lệch.
5.2. Chuẩn bị và căng cáp dự ứng lực
Cáp dự ứng lực là “linh hồn” của tà vẹt bê tông dự ứng lực. Dây chuyền HESS Langfang bao gồm:
- Giá căng cáp và kích thủy lực
- Hệ thống đo lực căng, hiển thị và lưu dữ liệu
- Cơ cấu giữ cáp và thức tháo lực sau khi bê tông đạt cường độ
Quy trình căng cáp được thực hiện theo thứ tự và giá trị lực đã được tính toán kỹ. Mọi bước đều có thể được giám sát và ghi nhận để đảm bảo độ chính xác và khả năng truy xuất sau này.
5.3. Đổ bê tông vào khuôn và đầm rung
Sau khi cáp đã được căng đủ lực và cố định, bê tông từ trạm trộn được đưa tới khuôn thông qua:
- Xe phân phối bê tông chạy trên ray
- Hoặc thiết bị rải bê tông tự động di chuyển dọc khuôn
Trong quá trình đổ, hệ thống đầm rung được kích hoạt để:
- Loại bỏ bọt khí
- Giúp bê tông lấp đầy mọi góc cạnh khuôn
- Tạo bề mặt tà vẹt phẳng, mịn
Với các dây chuyền tự động hóa cao, việc phân phối bê tông và thời gian đầm rung được lập trình sẵn để đạt chất lượng tối ưu.
5.4. Dưỡng hộ bê tông
Tà vẹt sau khi đổ bê tông được đưa vào buồng dưỡng hộ hoặc hố dưỡng hộ có kiểm soát nhiệt độ và độ ẩm. Mục tiêu:
- Đảm bảo bê tông phát triển cường độ nhanh nhưng không gây nứt do nhiệt
- Rút ngắn thời gian đạt cường độ để tháo khuôn, nhưng vẫn đảm bảo tuổi thọ dài hạn
HESS Langfang thiết kế các chế độ dưỡng hộ theo đúng yêu cầu của từng loại bê tông, kết hợp giải pháp cách nhiệt và tuần hoàn năng lượng để giảm tiêu hao.
5.5. Tháo lực dự ứng, tháo khuôn và hoàn thiện
Khi bê tông đạt cường độ yêu cầu, lực căng trên cáp được tháo dần theo quy trình đã tính toán, chuyển ứng suất sang thân tà vẹt.
Tiếp theo là:
- Tháo khuôn, tách tà vẹt ra khỏi khuôn
- Kiểm tra sơ bộ bề mặt, kích thước
- Đưa tà vẹt tới khu vực hoàn thiện: mài, khoan, lắp thêm phụ kiện, đánh số, gắn mã quản lý
Khuôn sau khi tháo được vệ sinh, kiểm tra, bôi chất chống dính và quay lại đầu dây chuyền cho vòng sản xuất mới.
5.6. Kiểm tra chất lượng và lưu trữ dữ liệu
Bước cuối cùng nhưng rất quan trọng trong dây chuyền là kiểm tra chất lượng:
- Thử nén, thử uốn trên mẫu lấy từ từng lô
- Đo kích thước, kiểm tra bề mặt, vị trí phụ kiện
- Ghi nhận dữ liệu vào hệ thống để truy xuất về sau
Nhờ đó, mỗi lô tà vẹt bê tông dự ứng lực sản xuất từ dây chuyền HESS Langfang đều có hồ sơ chất lượng rõ ràng, hỗ trợ tốt cho quá trình nghiệm thu và vận hành dài hạn.
6. Ưu điểm của dây chuyền sản xuất tà vẹt bê tông dự ứng lực HESS Langfang
6.1. Đảm bảo chất lượng cao và ổn định
Nhờ thiết kế đồng bộ, tự động hóa các bước then chốt và kiểm soát chặt từng khâu, dây chuyền HESS Langfang giúp:
- Duy trì chất lượng bê tông ổn định giữa các mẻ
- Đảm bảo lực căng cáp dự ứng lực chính xác, hạn chế sai lệch
- Tạo ra tà vẹt có độ đồng đều cao về cường độ và kích thước
Đây là nền tảng để đáp ứng các tiêu chuẩn quốc gia và quốc tế về tà vẹt đường sắt.
6.2. Năng suất cao, linh hoạt mở rộng
Dây chuyền được thiết kế để:
- Duy trì chu kỳ sản xuất ngắn
- Có thể tăng số khuôn hoặc bổ sung máy/robot để nâng công suất
- Điều chỉnh linh hoạt theo kế hoạch sản xuất từng giai đoạn
Điều này giúp chủ đầu tư dễ dàng đáp ứng các giai đoạn cao điểm của dự án hạ tầng, đồng thời có không gian để mở rộng trong tương lai.
6.3. Tối ưu chi phí vận hành
Mặc dù đầu tư ban đầu cho một dây chuyền sản xuất tà vẹt bê tông dự ứng lực hiện đại không nhỏ, nhưng xét trên vòng đời dự án:
- Tự động hóa nhiều công đoạn làm giảm chi phí nhân công
- Tái sử dụng năng lượng trong dưỡng hộ giúp giảm chi phí điện, nhiệt
- Thiết bị thiết kế bền giúp giảm chi phí bảo trì bất thường
Khi tính tổng chi phí sở hữu (TCO), dây chuyền HESS Langfang thường mang lại lợi thế rõ rệt so với các dây chuyền lạc hậu.
6.4. An toàn và điều kiện làm việc tốt hơn
Các công đoạn nặng, độc hại hoặc lặp đi lặp lại được tự động hóa, như:
- Căng cáp dự ứng lực
- Đổ bê tông
- Đưa khuôn vào/ra buồng dưỡng hộ
- Vệ sinh khuôn
Điều này giúp giảm rủi ro tai nạn, cải thiện điều kiện làm việc cho công nhân và nâng cao hình ảnh chuyên nghiệp của nhà máy.
7. Ứng dụng của dây chuyền sản xuất tà vẹt bê tông dự ứng lực
Nhà máy sở hữu dây chuyền HESS Langfang có thể cung cấp tà vẹt cho nhiều loại dự án:
- Đường sắt cao tốc với vận tốc khai thác cao
- Đường sắt truyền thống và tuyến tải nặng chở container, quặng, than
- Metro và đường sắt đô thị, nơi yêu cầu cao về độ êm và giảm ồn
- Các tuyến đường sắt công nghiệp trong nhà máy, khu mỏ, cảng
Tùy theo cấu hình, dây chuyền có thể sản xuất tà vẹt đơn khối, tà vẹt khối đôi, tà vẹt cho đường cong, tà vẹt có kết hợp đệm đàn hồi và nhiều biến thể khác.
8. Nhìn lại và định hướng cho nhà máy tà vẹt
Có thể thấy, dây chuyền sản xuất tà vẹt bê tông dự ứng lực không chỉ đơn thuần là một tổ hợp máy móc, mà là một hệ thống công nghệ hoàn chỉnh, kết hợp chặt chẽ giữa cơ khí, điện – điều khiển, vật liệu và tự động hóa.
Khi lựa chọn giải pháp của HESS Langfang, chủ đầu tư nhận được:
- Một dây chuyền được “may đo” cho nhu cầu cụ thể
- Công nghệ được đúc kết từ kinh nghiệm nhiều nhà máy tà vẹt lớn
- Nền tảng kỹ thuật chuẩn châu Âu, nhưng được tối ưu cho điều kiện vận hành thực tế tại châu Á
Đây là bước đi chiến lược nếu bạn muốn xây dựng một nhà máy tà vẹt bê tông dự ứng lực hiện đại, có năng lực đáp ứng cả những dự án đường sắt quy mô lớn, yêu cầu khắt khe và có tầm nhìn dài hạn.
