Trong dây chuyền sản xuất xi măng, băng tải là “mạch máu” vận chuyển vật liệu từ mỏ đá, kho chứa, silo đến lò nung, máy nghiền và khu vực xuất hàng. Tuy nhiên, chỉ vận chuyển thôi là chưa đủ. Điều quan trọng hơn là phải biết chính xác mỗi giờ đang vận chuyển bao nhiêu tấn vật liệu.

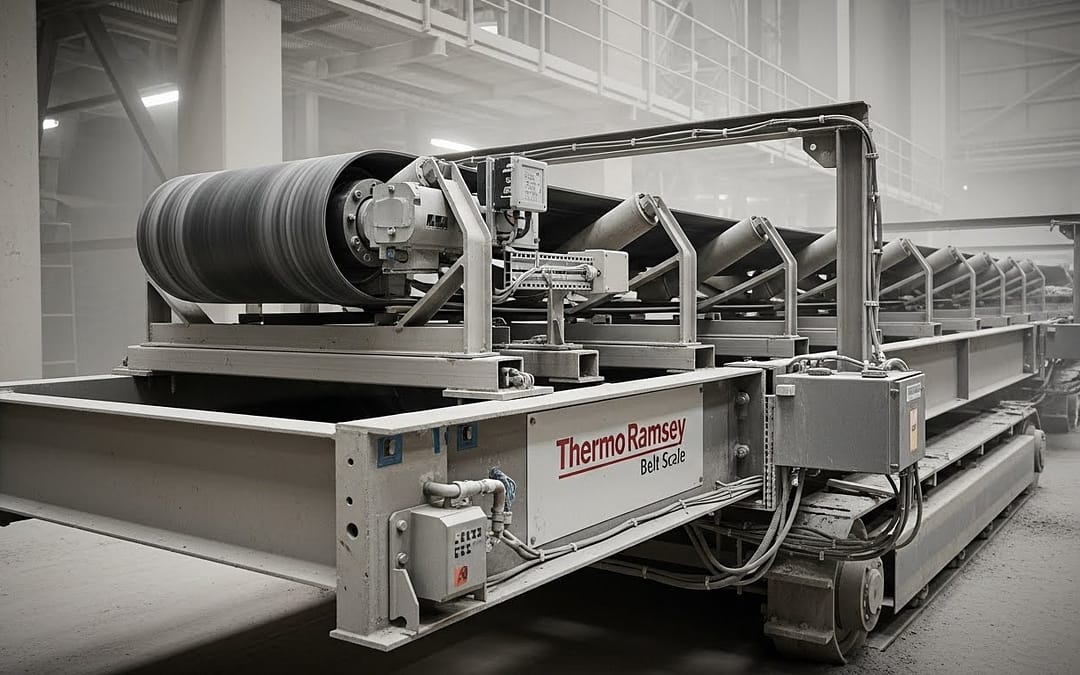

Đó chính là lý do cân băng tải Thermo Ramsey được sử dụng rộng rãi trong các nhà máy xi măng hiện đại. Không chỉ để đo lường, cân băng tải còn là trung tâm dữ liệu cho điều khiển cấp liệu, tối ưu phối liệu, cân bằng sản xuất và quản trị năng lượng.
Bài viết này sẽ trình bày chi tiết:
- Vai trò của cân băng tải trong nhà máy xi măng
- Nguyên lý hoạt động của cân băng tải Thermo Ramsey
- Các dòng cân băng tải phổ biến cho ngành xi măng
- Ứng dụng cân băng tải tại từng công đoạn
- Lợi ích thực tế khi sử dụng cân băng tải Thermo Ramsey
- Lưu ý lắp đặt, hiệu chuẩn và tích hợp PLC/DCS
1. Vì sao nhà máy xi măng bắt buộc phải dùng cân băng tải?
Trong thực tế, nếu không có cân băng tải, nhà máy thường gặp các vấn đề sau:
- Không biết chính xác lưu lượng vật liệu tức thời (t/h).
- Không kiểm soát được tổng sản lượng theo ca/ngày/tháng.
- Phối liệu không ổn định → ảnh hưởng trực tiếp đến chất lượng clinker.
- Khó phát hiện thất thoát vật liệu, trượt băng, nghẽn liệu.
- Không có dữ liệu tin cậy cho DCS, báo cáo sản xuất, KPI năng lượng.
Cân băng tải Thermo Ramsey giải quyết triệt để các vấn đề này bằng cách cung cấp:
- Lưu lượng tức thời (t/h)
- Tổng khối lượng tích lũy (totalizer – tấn)
- Dữ liệu thời gian thực để điều khiển tự động
2. Nguyên lý hoạt động của cân băng tải Thermo Ramsey
Về bản chất, cân băng tải đo khối lượng vật liệu trên băng và tốc độ băng tải, sau đó tính toán ra lưu lượng.
2.1 Hai tín hiệu cốt lõi
Một hệ thống cân băng tải Thermo Ramsey luôn có hai tín hiệu chính:
- Tải trọng trên băng (Load)
- Được đo bằng load cell gắn trên khung cân.
- Cho biết khối lượng vật liệu đang nằm trên một đoạn băng xác định.
- Tốc độ băng tải (Speed)
- Được đo bằng encoder gắn lên tang băng hoặc bánh xe đo tốc độ.
Bộ xử lý cân sẽ tính toán:
Lưu lượng (t/h) = Tải trọng trên băng (kg/m) × Tốc độ băng (m/s)
2.2 Điểm mạnh trong thiết kế của Thermo Ramsey
So với nhiều hãng khác, cân băng tải Thermo Ramsey nổi bật ở:
- Khung cân cơ khí cứng vững, chịu rung và tải trọng lớn.
- Load cell độ nhạy cao, tuyến tính tốt trong môi trường bụi.
- Thuật toán xử lý tín hiệu ổn định, lọc nhiễu rung cơ khí hiệu quả.
- Hoạt động tin cậy ngay cả với:
- Băng tải dài
- Lưu lượng lớn
- Vật liệu có kích thước và độ rơi không đồng đều
3. Các dòng cân băng tải Thermo Ramsey phổ biến trong xi măng
Thermo Ramsey cung cấp nhiều dòng cân, phù hợp với từng vị trí và yêu cầu đo lường khác nhau.
3.1 Ramsey Series 20 / Series 10 – Cân băng tải tiêu chuẩn
Đặc điểm:
- Thiết kế 1 load cell hoặc 2 load cell tùy model.
- Độ chính xác cao khi lắp đặt đúng chuẩn.
- Phù hợp cho:
- Băng tải cấp liệu chính
- Băng tải phối liệu
- Băng tải vận chuyển clinker, đá vôi, phụ gia
Ứng dụng điển hình:
- Cân đá vôi từ mỏ vào nhà máy
- Cân clinker từ silo clinker sang máy nghiền xi
- Cân phụ gia (puzolan, thạch cao)
3.2 Cân băng tải nhiều con lăn (Multi-idler belt scale)
Đặc điểm:
- Sử dụng nhiều con lăn cân liên tiếp.
- Độ chính xác cao hơn cho:
- Băng tải dài
- Lưu lượng lớn
- Yêu cầu đo thương mại hoặc báo cáo sản lượng chính xác
Ứng dụng:
- Băng tải chính của nhà máy
- Tuyến vận chuyển sản lượng lớn, liên tục 24/7
3.3 Weigh Feeder – Cân băng định lượng
Đây là dạng cân băng tải có điều khiển tốc độ, không chỉ đo mà còn điều chỉnh lưu lượng.
Đặc điểm:
- Tích hợp:
- Cân băng
- Động cơ
- Biến tần
- Điều khiển lưu lượng theo setpoint từ DCS.
Ứng dụng:
- Cấp liệu bột liệu cho lò nung
- Cấp liệu phụ gia cho máy nghiền
- Cân định lượng than, phụ gia khoáng
4. Ứng dụng cân băng tải Thermo Ramsey trong từng công đoạn xi măng
4.1 Công đoạn khai thác & vận chuyển đá vôi
- Cân băng tải đo lưu lượng đá vôi từ mỏ.
- Dữ liệu dùng để:
- Tính sản lượng khai thác
- Kiểm soát hiệu suất băng tải
- Phát hiện trượt băng, kẹt liệu
4.2 Công đoạn nghiền liệu & phối liệu
Đây là nơi cân băng tải đóng vai trò then chốt nhất.
- Cân băng đá vôi, đất sét, quặng sắt, phụ gia
- Dữ liệu đưa vào hệ thống phối liệu tự động
- Đảm bảo:
- Thành phần hóa học ổn định
- Lò nung hoạt động ổn định
4.3 Công đoạn nghiền than
- Cân băng tải đo than cấp vào máy nghiền
- Kiểm soát chặt chẽ lưu lượng than:
- Tránh thiếu than → lò mất nhiệt
- Tránh dư than → nguy cơ mất an toàn
4.4 Công đoạn nghiền xi măng
- Cân clinker, thạch cao, phụ gia
- Đảm bảo tỷ lệ phối trộn chính xác
- Trực tiếp ảnh hưởng đến:
- Cường độ xi măng
- Thời gian đông kết
4.5 Công đoạn xuất xi măng & quản lý sản lượng
5. Lợi ích thực tế khi sử dụng cân băng tải Thermo Ramsey
5.1 Độ chính xác và độ lặp lại cao
- Sai số nhỏ khi được:
- Lắp đặt đúng kỹ thuật
- Hiệu chuẩn định kỳ
- Dữ liệu tin cậy cho vận hành và báo cáo.
5.2 Ổn định trong môi trường bụi và rung
- Thiết kế cho công nghiệp nặng.
- Không bị ảnh hưởng bởi:
- Bụi xi măng
- Rung động từ băng tải dài
5.3 Giảm chi phí vận hành
- Phát hiện sớm:
- Trượt băng
- Mòn con lăn
- Phân bố liệu không đều
- Giảm dừng máy ngoài kế hoạch.
5.4 Tích hợp dễ dàng với DCS/PLC
- Ngõ ra:
- Analog 4–20 mA
- Digital (Modbus, Profibus, Ethernet – tùy bộ xử lý)
- Dễ hiển thị:
- Lưu lượng tức thời
- Tổng sản lượng
6. Lắp đặt và hiệu chuẩn cân băng tải – những điểm cần đặc biệt lưu ý
6.1 Điều kiện cơ khí của băng tải
- Đoạn băng lắp cân phải:
- Thẳng
- Không rung bất thường
- Con lăn thẳng hàng
6.2 Căn chỉnh băng và con lăn
- Băng phải chạy ổn định, không lệch.
- Con lăn cân và con lăn lân cận phải đồng trục.
6.3 Hiệu chuẩn cân băng tải
- Zero calibration: khi băng không tải.
- Span calibration:
- Dùng quả cân chuẩn
- Hoặc cân vật liệu thực tế (chain test / material test).
6.4 Bảo trì định kỳ
- Kiểm tra:
- Load cell
- Encoder tốc độ
- Con lăn cân
- Làm sạch bụi bám để đảm bảo độ chính xác lâu dài.
7. So sánh nhanh: Cân băng tải Thermo Ramsey và giải pháp đo khác
| Tiêu chí | Cân băng tải Thermo Ramsey | Ước lượng thủ công |
|---|---|---|
| Độ chính xác | Cao | Thấp |
| Dữ liệu liên tục | Có | Không |
| Tích hợp DCS | Có | Không |
| Điều khiển tự động | Có | Không |
| Phù hợp sản xuất lớn | Rất phù hợp | Không |
8. Kết luận
Trong nhà máy xi măng hiện đại, cân băng tải không còn là thiết bị “phụ trợ”, mà là thiết bị cốt lõi của hệ thống điều khiển và quản trị sản xuất.
Cân băng tải Thermo Ramsey với thiết kế cơ khí vững chắc, độ chính xác cao và khả năng làm việc ổn định trong môi trường bụi – rung – tải lớn đã trở thành lựa chọn tiêu chuẩn cho nhiều nhà máy xi măng trên thế giới.
Khi được lắp đặt và hiệu chuẩn đúng kỹ thuật, cân băng tải Thermo Ramsey giúp nhà máy:
- Ổn định chất lượng sản phẩm
- Tối ưu năng lượng
- Giảm dừng máy
- Nâng cao hiệu quả sản xuất tổng thể
